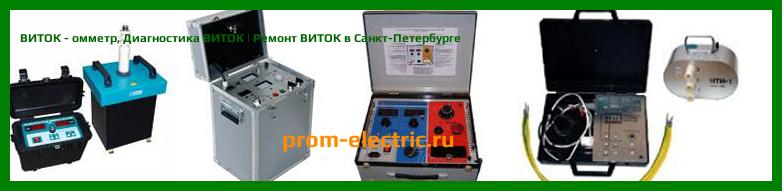

Ремонт ВИТОК — диагностика, компонентный ремонт и наладка омметров, предназначенных для измерения сопротивления обмоток трансформаторов, генераторов, электродвигателей и жил силовых кабелей. Выполняем восстановление электронной части прибора в Санкт-Петербурге. Для заказчиков из других регионов доступен ремонт омметра ВИТОК с доставкой в сервисный центр.
Специалисты проводят проверку цепей измерения, блока питания, платы управления, системы индикации, защитных узлов и внутренних соединений. По результатам диагностики заказчик получает информацию о неисправности, вариантах восстановления и целесообразности ремонта.
Что входит в ремонт омметра ВИТОК
Омметр ВИТОК относится к специализированным средствам измерений. Он применяется для контроля сопротивления постоянному току в объектах с высокой индуктивностью: силовых трансформаторах, электрических машинах, генераторах, электродвигателях и отдельных жилах кабелей. Конструкция прибора рассчитана на работу с индуктивной нагрузкой, поэтому для поиска неисправности требуется не только проверка питания и индикации, но и контроль измерительного тракта под нагрузкой.
Ремонт ВИТОК на уровне компонентов выполняется после первичного осмотра и электрических проверок. В зависимости от характера дефекта могут потребоваться восстановление печатной платы, замена электронных компонентов, ремонт контактных соединений, настройка измерительного канала, проверка защиты от ЭДС самоиндукции или восстановление цепей питания.
В рамках обращения можно заказать:
- диагностику омметра ВИТОК;
- поиск причины нестабильных или неправильных показаний;
- ремонт платы измерения и платы управления;
- ремонт сетевого блока питания;
- проверку и восстановление аккумуляторной части в исполнении с комбинированным питанием;
- замену неисправных компонентов;
- ремонт цепей индикации и управления;
- восстановление разъёмов, клемм, кабелей и внутренних соединений;
- контрольную проверку работы после ремонта.
Если неисправность связана не с самим омметром, а с внешними измерительными принадлежностями, дополнительно проверяются токовые и потенциальные цепи, контакторы, зажимы и соединительные кабели. Для четырёхпроводной схемы измерения особенно важны качество контакта, отсутствие повреждений проводников и правильное подключение к объекту.
Ремонт выполняется отдельно от обслуживания других типов испытательного оборудования. Если требуется восстановление специализированной установки для электрических испытаний, можно перейти на страницу ремонта КИПиА и автоматики или выбрать профильное направление, например ремонт УПУ-10. Это позволяет не смешивать поисковые намерения страниц и подобрать услугу по конкретной модели.
Основные неисправности омметра ВИТОК
Причина отказа может находиться в силовой части, измерительном канале, цепях управления, системе индикации или коммутационных элементах. Одинаковый внешний симптом иногда возникает из-за разных дефектов, поэтому окончательное заключение делается после диагностики, а не по одному описанию неисправности.
Прибор не включается
Омметр может не реагировать на переключатель питания из-за неисправности сетевого входа, предохранителя, выключателя, трансформатора, выпрямителя, стабилизатора или цепей вторичного питания. Также проверяются следы перегрева, ослабленные клеммы и повреждения дорожек печатной платы.
ВИТОК включается, но не запускает измерение
Если индикация работает, но кнопка запуска не приводит к началу цикла, проверяются клавиатура, контроллер, цепи разрешения измерения, силовые ключи и обратная связь. В некоторых случаях причина связана с тем, что прибор фиксирует небезопасное состояние подключения или не получает корректный сигнал от измерительной части.
На дисплее отсутствуют показания
Полное отсутствие изображения может быть вызвано неисправностью ЖК-индикатора, цепей его питания, драйвера, разъёма или платы управления. Если отображается только часть символов, возможны повреждение контактной группы, нарушение пайки или деградация самого индикатора.
Показания нестабильны
Плавающие значения сопротивления возникают при плохом контакте с объектом, повреждении измерительных проводов, нестабильном питании, неисправности опорного источника напряжения, усилителя или аналого-цифрового преобразователя. При диагностике необходимо отделить внешнюю причину от неисправности электронной схемы.
Прибор показывает неверное сопротивление
Ошибочные результаты могут быть связаны с нарушением четырёхпроводной схемы, дрейфом компонентов, повреждением токового или потенциального канала, неисправностью датчика тока, делителя напряжения либо цепей калибровки. Важна проверка на нескольких контрольных значениях, а не только включение прибора без нагрузки.
Не работает автономное питание
Для исполнения ВИТОК с комбинированным питанием типичными причинами являются потеря ёмкости аккумулятора, неисправность зарядного узла, нарушение контактов батарейного отсека или сбой цепей переключения между сетью и аккумулятором. Состояние аккумулятора оценивается отдельно от исправности сетевой части.
Прибор отключается во время измерения
Самопроизвольное отключение может происходить при просадке питания, перегреве силовых компонентов, неисправности защиты или нарушении контакта в цепи измерения. Если дефект появляется только при работе с индуктивным объектом, дополнительно проверяются узлы, отвечающие за ограничение тока и безопасное снятие энергии.
Есть следы перегрева или запах гари
В этом случае не рекомендуется повторно включать прибор до осмотра. Продолжение работы может привести к повреждению соседних компонентов и усложнить ремонт. Специалист проверяет силовые элементы, стабилизаторы, диоды, резисторы, разъёмы и участки платы с изменением цвета текстолита.
Как проводится диагностика ВИТОК
Диагностика омметра ВИТОК начинается с фиксации заявленной неисправности и анализа условий, при которых она возникает. Полезно указать, появляется ли дефект сразу после включения, только в автономном режиме, при подключении нагрузки или после прогрева.
- Приём и внешний осмотр. Проверяется корпус, органы управления, разъёмы, кабели, клеммы, предохранитель, следы ударов, влаги и перегрева.
- Проверка питания. Измеряются входные и вторичные напряжения, оценивается стабильность источников питания под нагрузкой.
- Проверка запуска. Анализируется работа кнопок, индикации, контроллера, цепей самодиагностики и разрешения измерительного цикла.
- Проверка измерительного тракта. Контролируются токовая и потенциальная цепи, усилители, делители, опорное напряжение, АЦП и защитные элементы.
- Проверка на контрольной нагрузке. Сравниваются показания на известных сопротивлениях и оценивается стабильность результата.
- Локализация неисправного компонента. Проводятся измерения на платах, проверка полупроводников, пайки, дорожек и межплатных соединений.
- Согласование ремонта. Заказчику сообщаются обнаруженная причина, перечень работ, необходимые детали и ориентировочная стоимость.
- Контроль после восстановления. Проверяется включение, индикация, выбор режима, запуск измерения, стабильность показаний и корректное завершение цикла.
Если прибор ранее ремонтировался, желательно сообщить об этом до начала работ. Следы замены деталей, нештатные перемычки и повреждённые контактные площадки могут влиять на методику поиска неисправности.
Важно: для предварительной оценки направьте описание дефекта, фотографии шильдика и внешнего состояния, а также информацию о комплектации на mail@prom-electric.ru.
Какие узлы проверяются при ремонте
Электронная часть омметра ВИТОК включает несколько функциональных блоков. Их состояние оценивается комплексно, поскольку дефект одного узла способен вызывать вторичные симптомы в других цепях.
Измерительная схема
Измерительный канал преобразует сопротивление объекта в электрический сигнал. В состав могут входить источник измерительного тока, датчик тока, операционный усилитель, активный фильтр, делитель напряжения, защитные диоды, источник опорного напряжения и аналого-цифровой преобразователь.
Схема самодиагностики
При запуске контролируются основные узлы прибора, состояние датчиков и корректность выполнения программных операций. Проверяются модуль контрольной суммы, сторожевой таймер, интерфейс внутрисхемной отладки и линии обмена с периферийными узлами.
Плата управления
Плата управления координирует запуск измерения, обработку результатов, отображение информации и защитные алгоритмы. При ремонте проверяются контроллер, оперативная и постоянная память, кварцевый генератор, цифровые входы и выходы, интерфейсы связи, ЦАП и элементы гальванической развязки.
Система индикации
Система индикации состоит из ЖК-дисплея, драйвера, декодера, светодиодных индикаторов и токоограничивающих элементов. Неисправность может проявляться отсутствием изображения, неполным отображением символов, снижением контрастности или некорректной индикацией состояния прибора.
Защитные цепи
При работе с высокоиндуктивными объектами важную роль играют цепи защиты от выбросов напряжения и ЭДС самоиндукции. После неисправного отключения, ошибочного подключения или перенапряжения именно эти элементы могут выйти из строя первыми.
Ремонт измерительного канала ВИТОК
Измерительный канал требует особого внимания, поскольку точность омметра зависит не только от исправности отдельных компонентов, но и от согласованной работы источника тока, усилительных каскадов, опорного напряжения и преобразователя.
При обращении с жалобой на неправильные показания проверяются:
- токовая цепь подключения объекта;
- потенциальные входы и их защитные элементы;
- датчик тока и цепи обратной связи;
- операционные усилители;
- резистивные делители и прецизионные сопротивления;
- фильтры, конденсаторы и стабилизаторы;
- источник опорного напряжения;
- аналого-цифровой преобразователь;
- разъёмы и пайка измерительных проводников.
Отдельно оценивается влияние внешнего подключения. При четырёхпроводном измерении токовые и потенциальные контакты выполняют разные функции. Ошибка в подключении, загрязнение зажимов или повреждение одного из проводов может создавать впечатление неисправности прибора.
После ремонта измерительная часть проверяется на контрольных значениях. При необходимости выполняется настройка, однако параметры не изменяются без подтверждённой причины. Неправильная регулировка исправного тракта может привести к увеличению погрешности и нестабильной работе.
Если требуется ремонт другого измерителя сопротивления, не следует объединять такие обращения с данной страницей. Для ВИТОК целевая услуга — ремонт и диагностика конкретного омметра, тогда как ремонт иных моделей должен описываться на отдельных посадочных страницах.
Ремонт блока питания и аккумуляторной части
Омметр ВИТОК может выпускаться в сетевом исполнении и в варианте с комбинированным питанием. В сетевой модификации проверяется вход от сети 220 В, 50 Гц, предохранитель, выпрямитель, трансформатор, фильтр и стабилизаторы. В комбинированной версии дополнительно проверяются аккумулятор и цепи зарядки.
При ремонте блока питания специалисты ищут не только неисправный элемент, но и первопричину его выхода из строя. Например, повторное перегорание предохранителя может быть следствием пробоя силового диода, короткого замыкания во вторичной цепи или повреждения стабилизатора.
Признаки неисправности питания
- полное отсутствие включения;
- самопроизвольное выключение;
- мерцание дисплея;
- ошибки и сбои при запуске измерения;
- сильный нагрев корпуса в зоне блока питания;
- неработающая зарядка аккумулятора;
- короткое время автономной работы;
- появление неисправности только при подключении измерительной нагрузки.
Аккумулятор, утративший ёмкость, не всегда является единственной причиной отказа автономного режима. До его замены следует проверить зарядный ток, цепь контроля, разъёмы и переключение режимов питания.
Ремонт индикации и платы управления
Сбой управления может проявляться зависанием, отсутствием реакции на кнопки, невозможностью выбрать предел, неправильным отображением результата или самопроизвольным переходом в другой режим. Для определения причины проверяются клавиатура, шлейфы, разъёмы, микроконтроллер, память и тактовый генератор.
Если прибор включается, но показывает некорректные символы, диагностика начинается с цепей дисплея и его питания. При частичном отображении информации часто обнаруживаются проблемы с контактами, пайкой или драйвером. При полном отсутствии изображения дополнительно проверяются управляющие сигналы и вторичные напряжения.
Восстановление платы может включать замену отдельных компонентов, ремонт токопроводящих дорожек, восстановление контактных площадок и устранение последствий коррозии. После работ плата очищается от загрязнений и проверяется на отсутствие остаточных токов утечки.
Для сложных электронных неисправностей может потребоваться расширенная диагностика на компонентном уровне. Такие работы также выполняются в рамках услуг электронщика в Санкт-Петербурге, если требуется поиск дефекта непосредственно на печатной плате.
Ремонт ВИТОК с доставкой из регионов
Прибор можно передать в сервисный центр лично или отправить транспортной компанией. Перед отправкой рекомендуется снять принадлежности, которые не относятся к заявленной неисправности, если их наличие не требуется для диагностики.
Что вложить в отправление
- омметр ВИТОК;
- измерительные кабели и контакторы, если неисправность проявляется при подключении;
- краткое описание дефекта;
- контактные данные заказчика;
- информацию о том, когда и при каких условиях возникла неисправность.
Если прибор имеет аккумулятор, перед упаковкой его необходимо подготовить к транспортировке в соответствии с правилами перевозчика. Оборудование следует защитить от ударов, влаги и перемещения внутри коробки. Разъёмы и выступающие элементы желательно дополнительно закрыть мягким материалом.
После получения оборудования сервис фиксирует внешний вид и комплектность, затем согласует дальнейший порядок работ. Диагностика может быть выполнена до окончательного решения о ремонте.
Стоимость и сроки ремонта ВИТОК
Цена ремонта омметра ВИТОК зависит от характера неисправности, количества повреждённых узлов, стоимости компонентов и необходимости настройки после замены деталей. Точную сумму невозможно определить только по названию симптома: отсутствие показаний может быть вызвано как простой проблемой контакта, так и неисправностью платы измерения.
На итоговую стоимость влияют:
- сложность диагностики;
- необходимость демонтажа и восстановления печатной платы;
- замена компонентов блока питания;
- ремонт измерительного канала;
- восстановление дисплея или клавиатуры;
- ремонт аккумуляторной части;
- наличие оригинальных или совместимых компонентов;
- необходимость контрольных измерений и настройки.
Срок зависит от доступности деталей и объёма работ. Простые неисправности питания или контактов обычно устраняются быстрее, чем дефекты измерительной платы, требующие поиска на уровне компонентов и последующей проверки точности.
Для предварительной оценки отправьте описание неисправности и фотографии на mail@prom-electric.ru. В сообщении укажите модель, серийный номер, исполнение по питанию и результаты уже выполненных проверок.
Как заказать диагностику и ремонт ВИТОК
- Опишите неисправность: что происходит при включении, запуске и подключении объекта.
- Укажите исполнение прибора: сетевое или с комбинированным питанием.
- Приложите фотографии корпуса, лицевой панели, разъёмов и шильдика.
- Сообщите серийный номер, если он читается.
- Передайте прибор в сервис после согласования способа доставки.
- Получите результаты диагностики и согласуйте ремонт.
Для предварительного обращения используйте электронную почту mail@prom-electric.ru. В теме письма можно указать: «Диагностика и ремонт омметра ВИТОК».
Примеры серийных номеров на шильде
- HPH-6130972231683626
- EEH-7242717418589758
- NLN-4251987635596677
- IKD-5522576807675295
Серийный номер помогает сопоставить прибор с конкретным исполнением и уточнить особенности ремонта. Если маркировка повреждена или плохо читается, достаточно отправить несколько фотографий шильдика.
FAQ: часто задаваемые вопросы о ремонте ВИТОК
Какие приборы ВИТОК принимаются в ремонт?
Принимаются омметры ВИТОК в сетевом исполнении и варианты с комбинированным питанием. Перед отправкой желательно сообщить модель, серийный номер и характер неисправности.
Можно ли отремонтировать ВИТОК, который не включается?
Да, выполняется диагностика сетевого входа, предохранителя, блока питания, стабилизаторов, платы управления и внутренних соединений. Возможность восстановления определяется после осмотра.
Почему ВИТОК показывает нестабильное сопротивление?
Причиной может быть плохой контакт, повреждение кабеля, неисправность токового или потенциального канала, нестабильное питание либо дефект усилительной части. Проверяется как прибор, так и комплект измерительных принадлежностей.
Ремонтируется ли аккумуляторная версия омметра?
Да, можно проверить аккумулятор, зарядный узел, контакты и цепи переключения питания. Если батарея потеряла ёмкость, согласовывается её замена.
Нужно ли отправлять кабели вместе с прибором?
Если неисправность связана с подключением, показаниями или ошибками при измерении, кабели и контакторы желательно приложить. При проблемах только с включением можно предварительно согласовать отправку без принадлежностей.
Можно ли отправить омметр ВИТОК из другого города?
Да, оборудование принимается с доставкой в Санкт-Петербург. Перед отправкой необходимо согласовать комплектность и требования к упаковке.
Сколько стоит диагностика ВИТОК?
Стоимость зависит от состава проверки и характера дефекта. Предварительная оценка возможна по описанию неисправности и фотографиям, окончательная — после осмотра прибора.
Предоставляется ли гарантия на выполненный ремонт?
Условия гарантии определяются после согласования состава работ и указываются в документах по заказу.
Можно ли восстановить прибор после перенапряжения?
Возможность ремонта зависит от масштаба повреждений. Проверяются входные защитные элементы, блок питания, измерительный канал и плата управления.
Выполняется ли ремонт на уровне компонентов?
Да, диагностика может проводиться на уровне отдельных компонентов печатных плат: диодов, транзисторов, резисторов, конденсаторов, стабилизаторов, усилителей, микросхем и соединительных элементов.
Что указать в заявке на ремонт?
Укажите модель и серийный номер, исполнение по питанию, симптомы неисправности, обстоятельства её появления, наличие кабелей и желаемый способ передачи прибора.
Заказать диагностику омметра ВИТОК
Направьте описание неисправности и фотографии прибора на mail@prom-electric.ru. После анализа информации специалист сообщит порядок передачи оборудования и дальнейшие этапы ремонта.
