Ремонт VIOLA-TD в Санкт-Петербурге — диагностика и настройка

Назначение и особенности VIOLA-TD

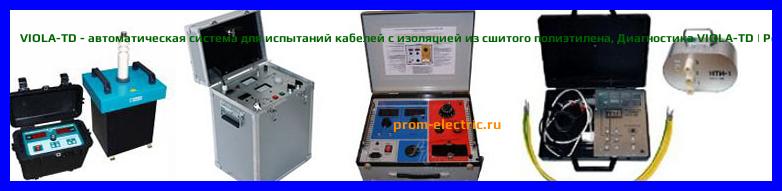

VIOLA-TD — автоматическая система для испытаний силовых кабелей с изоляцией из сшитого полиэтилена. Оборудование применяется при проведении электрических испытаний, контроле параметров кабельных линий и оценке состояния изоляции. Установка объединяет измерительные цепи, вычислительный модуль, органы управления, индикацию, систему самодиагностики и узлы питания.

Отказ любого из функциональных блоков может привести не только к полной остановке оборудования, но и к ошибкам измерений. Поэтому ремонт VIOLA-TD должен включать не только замену очевидно повреждённой детали, но и проверку связанных цепей: питания, измерения, управления, интерфейсов, защиты и программной логики.

При обслуживании важно учитывать условия эксплуатации оборудования. На работу электронных узлов влияют перепады напряжения, повышенная влажность, пыль, вибрация, перегрев, нарушение заземления, неправильное подключение измерительных цепей и естественное старение компонентов. Иногда причина неисправности находится не в самой плате, а во внешних кабелях, датчиках, разъёмах или цепях питания.

Какие задачи решает сервис VIOLA-TD

• поиск причины отказа установки;
• диагностика электронных плат и межблочных соединений;
• проверка источников питания и стабилизаторов;
• восстановление цепей индикации и интерфейса оператора;
• проверка измерительных каналов;
• диагностика вычислительного модуля и памяти;
• устранение ошибок самотестирования;
• замена неисправных компонентов;
• настройка оборудования после ремонта;
• контрольная проверка работы системы.

Работы выполняются по фактическому состоянию конкретного экземпляра. Точный состав ремонта определяется после диагностики, поскольку одинаковый симптом может быть вызван разными причинами.

Признаки неисправности VIOLA-TD

Обратиться за диагностикой рекомендуется при любых отклонениях в работе установки, даже если оборудование ещё запускается. Эксплуатация системы с нестабильным питанием, ошибками измерения или периодическими сбоями может привести к дополнительному повреждению компонентов и усложнить восстановление.

Проблемы при включении

• VIOLA-TD не включается;
• отсутствует индикация после подачи питания;
• установка запускается не с первого раза;
• происходит самопроизвольное выключение;
• система перезапускается во время испытания;
• срабатывает защита или появляется запах перегрева;
• напряжения во внутренних цепях выходят за допустимые пределы.

Ошибки индикации и управления

• не работают отдельные светодиоды или сегменты дисплея;
• индикация отображается некорректно;
• нет реакции кнопок или органов управления;
• на экране появляются неполные или искажённые данные;
• система зависает во время выбора режима;
• не сохраняются введённые параметры;
• невозможно завершить процедуру самотестирования.

Ошибки измерений

• измеренные значения нестабильны;
• результаты отличаются от контрольных;
• система показывает невозможные или скачущие значения;
• не определяется подключённый датчик;
• появляются сообщения об ошибке измерительного канала;
• испытание не запускается после подключения кабеля;
• автоматический алгоритм прерывается без очевидной причины.

Сбои связи и программной логики

Неисправность интерфейса, памяти, тактового генератора или вычислительного модуля может проявляться как программный сбой. Внешне это выглядит как ошибка настройки, однако причиной может быть нестабильное питание процессорной части, повреждение памяти, нарушение сигнала сброса или дефект межплатного соединения.

При обращении желательно указать, в какой момент возникает проблема: сразу после включения, при запуске самодиагностики, после подключения измерительных цепей, во время испытания или при сохранении результата.

Как выполняется диагностика VIOLA-TD

Диагностика установки начинается со сбора исходной информации. Инженеру важно понимать историю неисправности: после какого события возник отказ, изменялось ли оборудование, проводилось ли подключение внешних устройств, были ли скачки напряжения или перегрев.

1. Первичный осмотр. Проверяются корпус, разъёмы, кабели, состояние плат, следы перегрева, окисления, влаги и механических повреждений.
2. Проверка входных цепей. Оценивается подача питания, состояние защитных элементов, предохранителей, коммутационных компонентов и цепей включения.
3. Контроль внутренних напряжений. Проверяются выпрямители, сглаживающие фильтры, стабилизаторы и преобразователи питания. Особое внимание уделяется пульсациям и просадкам под нагрузкой.
4. Проверка самодиагностики. Анализируются сообщения об ошибках, последовательность запуска, контрольная сумма, состояние сторожевого таймера и результаты тестирования внутренних модулей.
5. Проверка измерительных каналов. Исследуются датчики, аналоговые фильтры, источники опорного напряжения, усилители, делители, защитные диоды и аналого-цифровое преобразование.
6. Проверка цифровой части. Диагностируются вычислительный модуль, тактовый генератор, память, шины данных, цифровые входы и выходы, интерфейсы и цепи сброса.
7. Локализация неисправного компонента. После получения результатов измерений определяется неисправный узел и взаимосвязанные элементы, которые могли пострадать вследствие отказа.
8. Контроль после восстановления. Выполняется повторное включение, самотестирование, проверка режимов и контроль стабильности работы оборудования.

При сложных неисправностях диагностика проводится поэтапно. Это позволяет избежать необоснованной замены исправных плат и подобрать рациональный способ восстановления.

Диагностика основных электронных узлов VIOLA-TD

Индикаторная схема

Индикаторная часть предназначена для отображения состояния установки, текущих параметров и сообщений системы. В её состав могут входить светодиоды, драйверы, декодеры, токоограничивающие резисторы и жидкокристаллический дисплей.

Неисправность индикаторной схемы может быть связана с отсутствием питания, дефектом драйвера, повреждением контактных соединений, нарушением управляющих сигналов или неисправностью самого дисплея. Если отдельные элементы индикации не работают, это не всегда означает необходимость замены дисплея: причиной может быть общий стабилизатор, шлейф, разъём или цепь управления.

Система самодиагностики

Система самодиагностики позволяет оценить состояние установки при включении и в процессе работы. Для этого используются модуль опроса датчиков, модуль внутрисхемного тестирования, контрольная сумма, интерфейс отладки и сторожевой таймер.

Ошибки самодиагностики необходимо рассматривать в совокупности с поведением оборудования. Один и тот же код может появляться вследствие отказа датчика, нарушения питания, неисправности входного каскада или ошибки обмена между модулями.

Измерительная схема

Измерительный тракт преобразует контролируемые параметры в электрический сигнал, который затем обрабатывается цифровой системой. К основным элементам измерительной части относятся датчики температуры и тока, активные фильтры, источники опорного напряжения, делители, операционные усилители, защитные диоды и аналого-цифровой преобразователь.

При ремонте проверяются как отдельные компоненты, так и прохождение сигнала по всей цепи. Измерения выполняются с учётом возможных утечек, наводок, нарушения экранирования и нестабильности опорного напряжения.

Источник питания

Источник питания обеспечивает стабилизированным постоянным напряжением все узлы VIOLA-TD. В его состав входят трансформатор, выпрямительные диоды, сглаживающий фильтр и стабилизатор. В зависимости от исполнения оборудования также могут присутствовать дополнительные защитные и преобразующие цепи.

К типовым дефектам относятся высыхание конденсаторов, пробой диодов, перегрев стабилизаторов, нарушение пайки, повреждение трансформатора и деградация защитных компонентов. Даже при наличии выходного напряжения источник питания может работать нестабильно под нагрузкой, поэтому проверка только мультиметром без анализа режима не всегда достаточна.

Схема управления

Схема управления обеспечивает выполнение алгоритмов работы установки. Она может включать вычислительный модуль, кварцевый генератор, гальваническую развязку, интерфейсы связи, постоянное запоминающее устройство, оперативную память, шину данных, устройство программирования, цифровые входы и выходы, а также цифро-аналоговый преобразователь.

При отказе цифровой части оборудование может не запускаться, зависать, неправильно обрабатывать команды или выдавать ошибочные результаты. В процессе диагностики проверяются питание, тактовые сигналы, состояние сброса, обмен по шинам, память и периферийные цепи.

Что входит в ремонт VIOLA-TD

Ремонт VIOLA-TD выполняется после согласования состава работ. В зависимости от результатов диагностики могут проводиться следующие операции:

• разборка и очистка оборудования;
• восстановление повреждённых контактных соединений;
• ремонт печатных плат;
• замена неисправных резисторов, конденсаторов, диодов, стабилизаторов и других компонентов;
• восстановление цепей питания;
• ремонт измерительных каналов;
• устранение дефектов индикаторной схемы;
• восстановление разъёмов, шлейфов и межблочных соединений;
• проверка и восстановление цифровых входов и выходов;
• устранение нарушений в цепях гальванической развязки;
• проверка памяти и вычислительного модуля;
• настройка параметров после ремонта;
• контрольная проверка рабочих режимов.

Если обнаружены последствия аварийного режима, проверяются соседние элементы и цепи, на которые могла распространиться неисправность. Такой подход снижает вероятность повторного отказа после установки оборудования на рабочее место.

Ремонт на уровне компонентов

При компонентном ремонте неисправная деталь выявляется на плате и заменяется подходящим элементом. Такой вариант часто позволяет восстановить работоспособность без замены дорогостоящего функционального блока целиком.

Однако возможность компонентного ремонта зависит от состояния платы, доступности компонентов, степени повреждения проводников и требований к дальнейшей эксплуатации. Если плата имеет значительные термические или механические повреждения, инженер оценивает целесообразность её восстановления отдельно.

Когда требуется дополнительная разработка электроники

В отдельных случаях оборудование имеет устаревший или снятый с производства узел, для которого невозможно быстро найти оригинальную замену. Тогда может потребоваться разработка совместимого электронного модуля, адаптера или платы замещения. Такие задачи относятся к отдельному направлению — разработке электроники на заказ.

Если для восстановления требуется изменение алгоритма работы, обновление встроенной логики или взаимодействие с промышленной системой управления, может понадобиться разработка программного обеспечения для промышленной электроники.

Настройка и проверка VIOLA-TD после ремонта

После ремонта недостаточно убедиться, что установка включается. Необходимо проверить прохождение штатной последовательности запуска, работу самодиагностики, корректность индикации и реакцию оборудования на команды оператора.

Состав контрольных операций зависит от характера неисправности и доступной технической документации. Обычно проверяются:

• стабильность питания во всех основных режимах;
• запуск и завершение самотестирования;
• работа индикаторов и дисплея;
• реакция органов управления;
• обмен между функциональными модулями;
• состояние измерительных входов;
• работа защитных цепей;
• отсутствие самопроизвольных перезапусков;
• сохранение и обработка параметров;
• повторяемость результатов при контрольных операциях.

Настройка VIOLA-TD выполняется после устранения причины неисправности. Если во время ремонта были заменены элементы измерительного тракта, источника опорного напряжения или цепей управления, может потребоваться дополнительная проверка соответствия показаний контрольным значениям.

При наличии внешних систем, датчиков или специализированных кабелей желательно предоставить их описание и сообщить, какие компоненты подключаются к установке в рабочем режиме. Это помогает воспроизвести условия эксплуатации и точнее оценить результат ремонта.

Ремонт VIOLA-TD с доставкой из других городов

Если оборудование находится за пределами Санкт-Петербурга, его можно направить в ремонт транспортной компанией. Перед отправкой рекомендуется:

1. зафиксировать внешний вид установки на фотографиях;
2. записать модель и серийный номер с шильда;
3. описать неисправность и условия её возникновения;
4. указать, запускалось ли оборудование после отказа;
5. приложить сообщения об ошибках и результаты самодиагностики;
6. согласовать необходимость отправки кабелей, датчиков и дополнительных блоков;
7. упаковать установку с защитой от ударов, влаги и перемещения внутри короба.

Не следует отправлять дополнительные принадлежности без предварительного согласования. Однако если неисправность зависит от внешнего датчика, кабеля или соединительного элемента, их предоставление может существенно ускорить диагностику.

На шильде оборудования могут встречаться, например, следующие серийные номера:

• VML-2452851023998232;
• YIA-4436721207645009;
• XAG-3525208750814914;
• XVP-1916273224283719.

Серийный номер необходимо переписать без ошибок: он помогает идентифицировать конкретное исполнение оборудования и сопоставить его с историей обслуживания.

Связанные услуги и оборудование

Если в составе испытательного комплекса используются шкафы управления, преобразователи, контроллеры или промышленная автоматика, неисправность может находиться за пределами самой VIOLA-TD. В таких случаях могут быть полезны следующие направления:

• ремонт шкафов управления;
• ремонт КИПиА и автоматики;
• ремонт промышленных контроллеров;
• ремонт панелей оператора HMI;
• ремонт силовой электроники;
• ремонт промышленных блоков питания 24 В;
• услуги электронщика в Санкт-Петербурге.

Для оборудования, используемого при испытаниях кабелей и электрической прочности изоляции, на сайте также представлены отдельные страницы по ремонту других установок: VIOLA-40 и VIOLA-60. Эти страницы посвящены соответствующим моделям и не заменяют описание сервиса VIOLA-TD.

Также выполняется ремонт других средств испытаний и измерений, включая АИД-70, РТ-2048, УПУ-10, GPT-815, УПУ-5М и установки серии СНЧ.

Условия обращения по ремонту VIOLA-TD

Общие условия проведения диагностики и ремонта оборудования приведены в разделе «Условия». Точный перечень работ, сроки и стоимость определяются после получения исходной информации и осмотра установки.

Для предварительной консультации отправьте на mail@prom-electric.ru:

• модель оборудования — VIOLA-TD;
• серийный номер;
• описание неисправности;
• фотографии установки, шильда и доступных плат;
• текст сообщений об ошибках;
• информацию о том, после какого события возник отказ;
• данные о проведённых ранее ремонтах.

Не рекомендуется самостоятельно изменять настройки, вскрывать платы под напряжением или продолжать испытания при признаках перегрева, запахе гари, нестабильном включении и повторяющихся ошибках. Такие действия могут привести к повреждению дополнительных узлов.
