Ремонт FRIDA — диагностика и ремонт установки для СНЧ испытаний

Что такое FRIDA и для чего используется

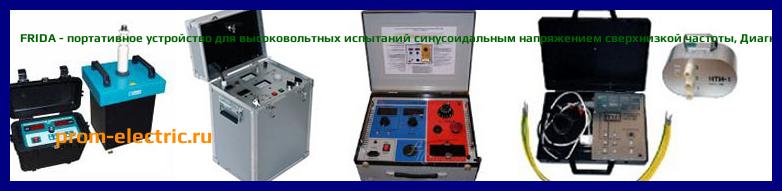

FRIDA — портативное устройство для высоковольтных испытаний кабельных линий синусоидальным напряжением сверхнизкой частоты. Оборудование применяется при проверке состояния кабелей с изоляцией, поиске потенциально опасных дефектов и оценке электрической прочности изоляционной системы. Благодаря компактному исполнению устройство может использоваться не только в лабораторных условиях, но и непосредственно на объекте эксплуатации.

Испытания сверхнизкой частотой позволяют контролируемо воздействовать на изоляцию кабеля и получать данные о ее состоянии. При этом точность результата зависит не только от высоковольтной части установки, но и от исправности измерительных цепей, системы управления, датчиков, источников питания и программно-аппаратных узлов. Даже небольшая нестабильность питания, ошибка измерительного канала или нарушение связи между модулями может привести к некорректной индикации либо невозможности запуска испытания.

Ремонт FRIDA требует понимания принципов работы высоковольтного испытательного оборудования и соблюдения повышенных требований безопасности. Поэтому перед заменой компонентов выполняется комплексная диагностика: анализ внешних проявлений неисправности, проверка входных и внутренних цепей, оценка состояния электронных модулей, поиск дефектного элемента и контроль работы устройства после восстановления.

На этой странице рассматривается именно ремонт и диагностика FRIDA. Для оборудования других серий на сайте подготовлены отдельные материалы: например, можно ознакомиться со страницей про ремонт АИД-70, ремонтом УПУ-10 или ремонтом GPT-815.

Какие работы выполняются при ремонте FRIDA

Ремонт устройства FRIDA начинается с диагностики. До получения результатов проверки невозможно корректно определить объем работ, перечень необходимых компонентов и окончательную стоимость восстановления. Одинаковый симптом может быть связан с разными причинами: например, отсутствие запуска может возникнуть из-за неисправности блока питания, сбоя контроллера, повреждения цепи сброса, дефекта памяти или нарушения обмена между модулями.

В зависимости от характера неисправности могут выполняться следующие работы:

• первичная проверка состояния корпуса, разъемов, кабелей и органов управления;
• проверка цепей питания и формирования стабилизированных напряжений;
• измерение параметров силовых и низковольтных участков схемы;
• диагностика контроллера питания, выпрямителя, стабилизаторов и фильтров;
• проверка схемы автоматизированной диагностики;
• исследование цепей управления и обмена данными между функциональными модулями;
• проверка аналоговых измерительных каналов;
• диагностика датчиков тока, температуры и других подключенных датчиков;
• проверка аналого-цифрового и цифро-аналогового преобразования;
• поиск неисправных резисторов, диодов, конденсаторов, микросхем, разъемов и других элементов;
• восстановление поврежденных участков печатных плат;
• замена неисправных электронных компонентов;
• проверка дисплея, светодиодной индикации и цепей сигнализации;
• контроль запуска и работы устройства после ремонта;
• проверка повторяемости показаний и корректности выполнения основных функций.

В отдельных случаях требуется ремонт на уровне элементов платы, а не замена всего электронного блока. Такой подход позволяет сохранить исходную конфигурацию оборудования и восстановить работоспособность без необоснованной замены исправных узлов. Возможность компонентного ремонта определяется после вскрытия и инструментальной диагностики.

Диагностика до ремонта

Диагностические работы необходимы даже при очевидной причине отказа. Внешне одинаковые проявления могут быть вызваны неисправностями разных цепей. Например, сообщение об ошибке измерительного канала не всегда означает поломку самого датчика: причиной может быть повреждение защитных диодов, нарушение питания операционного усилителя, отказ источника опорного напряжения или проблема в цепи передачи сигнала на вход АЦП.

По итогам проверки формируется заключение с описанием обнаруженных дефектов. Если ремонт экономически и технически целесообразен, согласовываются состав работ, сроки и необходимые комплектующие.

Ремонт электронных плат

Электронные платы FRIDA содержат цифровые и аналоговые узлы, связанные между собой цепями питания, управления и обмена данными. При ремонте проверяется не только отказавший элемент, но и связанные с ним участки схемы. Это важно, поскольку повторный выход из строя компонента может быть вызван первичной причиной, которая осталась неустраненной: повышенным напряжением, перегрузкой, нарушением охлаждения, коротким замыканием или повреждением соседнего элемента.

При необходимости выполняется восстановление токоведущих дорожек, монтаж перемычек, замена разъемов, удаление следов перегрева или окисления. После ремонта плата проверяется отдельно и в составе устройства.

Диагностика неисправностей FRIDA

Диагностика FRIDA проводится поэтапно. Сначала фиксируется заявленная неисправность и условия ее появления: устройство не включается, самопроизвольно отключается, не проходит самотестирование, выдает ошибку, не формирует испытательное напряжение, показывает некорректные значения или теряет связь с подключенными датчиками.

Затем проверяется, воспроизводится ли дефект в аналогичных условиях. Это помогает отделить постоянную неисправность от нестабильного отказа, который появляется только при нагреве, нагрузке, вибрации или продолжительной работе.

В диагностический комплекс могут входить:

1. визуальный осмотр корпуса, печатных плат и разъемов;
2. проверка следов перегрева, пробоя, механического повреждения и окисления;
3. контроль сопротивлений и отсутствия коротких замыканий в питающих цепях;
4. проверка последовательности включения источников питания;
5. измерение постоянных и переменных составляющих напряжений;
6. контроль прохождения сигналов между функциональными блоками;
7. проверка работы цифровых интерфейсов;
8. анализ показаний измерительных каналов;
9. проверка работы системы автоматической диагностики;
10. тестирование устройства после ремонта.

Система автоматизированной диагностики позволяет предварительно оценить состояние основных частей FRIDA при включении питания. В ее состав входят сторожевой таймер, модуль опроса датчиков, модуль проверки контрольной суммы, интерфейс отладки и модуль внутрисхемного тестирования. Результаты самотестирования помогают определить направление дальнейшего поиска, но не всегда заменяют инструментальную проверку платы.

Почему не стоит ограничиваться сбросом ошибки

Сброс сообщения об ошибке может временно вернуть устройство в рабочее состояние, но не устраняет причину неисправности. Если ошибка связана с нестабильным питанием, деградацией компонента или нарушением измерительного канала, повторная эксплуатация без полноценной диагностики может привести к более серьезному повреждению.

Особенно внимательно следует относиться к неисправностям, связанным с показаниями тока, температуры и выходных параметров. Некорректные данные измерительной системы могут повлиять на оценку состояния кабеля и достоверность результатов испытаний.

Основные электронные узлы FRIDA

Электроника FRIDA состоит из нескольких взаимосвязанных функциональных частей. Каждая схема выполняет собственную задачу, однако отказ одного модуля может проявляться как неисправность другого. Поэтому диагностика проводится с учетом взаимного влияния узлов.

Схема автоматизированной диагностики

Схема автоматизированной диагностики отвечает за первичную оценку состояния устройства при включении. В нее входят сторожевой таймер, модуль опроса датчиков, модуль проверки контрольной суммы, интерфейс отладки и модуль внутрисхемного тестирования.

Сторожевой таймер контролирует выполнение программных и аппаратных процессов. При зависании контроллера или нарушении нормального цикла работы он может инициировать перезапуск. Модуль опроса датчиков получает информацию от измерительных элементов, а проверка контрольной суммы помогает выявлять ошибки в данных или памяти.

Неисправность этого узла может проявляться как невозможность пройти самотестирование, циклическая перезагрузка, появление диагностических сообщений или отсутствие реакции на команды управления.

Контроллер питания

Контроллер питания обеспечивает формирование и подачу стабилизированного постоянного напряжения для электронных компонентов. В состав схемы входят сглаживающий фильтр, выпрямительные диоды, стабилизатор и трансформатор.

Неисправности блока питания нередко приводят к комплексным симптомам: устройство не включается, включается нестабильно, самопроизвольно отключается, зависает при запуске или демонстрирует ошибки сразу в нескольких модулях. При диагностике проверяется вся цепочка питания, а не только наличие напряжения на выходе.

Особое внимание уделяется пульсациям, нагреву компонентов, состоянию конденсаторов, диодов, трансформатора, контактов и соединителей. Напряжение может присутствовать, но при нагрузке снижаться или становиться нестабильным.

Схема управления

Схема управления реализует алгоритм работы устройства и обеспечивает взаимодействие отдельных узлов. В ее состав входят арифметический контроллер, кварцевый генератор, устройство программирования, интерфейс связи, гальваническая развязка, цифро-аналоговый преобразователь, постоянное запоминающее устройство, модуль выходов, модуль цифровых входов, оперативная память и шина данных.

Повреждение контроллера, генератора тактовых импульсов, памяти или интерфейса связи может привести к отсутствию запуска, зависанию, ошибкам обмена, некорректному выполнению команд и нарушению последовательности испытания. Гальваническая развязка дополнительно требует проверки изолированных участков и элементов, обеспечивающих передачу сигналов между частями схемы.

Измерительная схема

Измерительная схема предназначена для преобразования контролируемых параметров в электрические сигналы, которые затем обрабатываются системой управления. В ней используются источник опорного напряжения, защитные диоды, датчик температуры, аналого-цифровой преобразователь, датчик тока, операционный усилитель, активный фильтр и делитель напряжения.

Сбой измерительного узла может выражаться в нулевых, завышенных или нестабильных показаниях, несоответствии значений реальному режиму работы, появлении ошибок датчика либо невозможности продолжить испытание. Для поиска причины сравниваются сигналы на разных участках цепи: на датчике, после защитных элементов, на входе усилителя и на входе преобразователя.

Схема сигнализатора

Схема сигнализатора формирует информацию о текущем и последнем состоянии устройства, а также о подключенных датчиках. Она построена на основе токоограничительных резисторов, светодиодов, жидкокристаллического дисплея, драйвера и декодера.

Неисправность сигнализатора может проявляться как отсутствие изображения, частичная индикация, неправильное отображение символов, мерцание дисплея или отсутствие световой индикации. При этом сам прибор может сохранять часть функций, поэтому важно отдельно проверить цепи питания и управления индикатора.

Типовые неисправности FRIDA и возможные причины

Точный дефект определяется только по результатам диагностики. Ниже приведены наиболее распространенные проявления, с которыми обращаются в ремонт.

Устройство не включается

Возможными причинами являются повреждение сетевой или внутренней цепи питания, неисправность выпрямительных диодов, стабилизатора, трансформатора, предохранительных элементов, разъема или выключателя. Также отсутствие запуска может быть связано с коротким замыканием в одном из вторичных каналов.

FRIDA включается и выключается

Самопроизвольное отключение часто возникает при просадке напряжения под нагрузкой, перегреве силовых элементов, срабатывании защиты или нарушении работы сторожевого таймера. Для выявления причины оборудование проверяется в динамике, с контролем напряжений в момент появления дефекта.

Устройство не проходит самотестирование

Ошибка самотестирования может быть вызвана повреждением памяти, нарушением контрольной суммы, отказом датчика, сбоями обмена по шине данных, неисправностью контроллера или проблемами в питании отдельных модулей.

Не формируется испытательный режим

Если FRIDA запускается, но не переходит к выполнению испытания, проверяются схема управления, выходные цепи, разрешающие сигналы, датчики и системы защиты. Причина может находиться как в аппаратной части, так и в цепи обратной связи.

Некорректно отображаются измеренные значения

Неправильные показания могут быть связаны с датчиком тока, датчиком температуры, источником опорного напряжения, делителем, операционным усилителем, активным фильтром или аналого-цифровым преобразователем. Также проверяется целостность защитных цепей и соединений.

Нет изображения на дисплее

Причиной могут быть неисправность самого ЖК-дисплея, отсутствие питания, дефект драйвера, повреждение декодера, нарушение шины данных или плохой контакт в разъеме. Перед заменой дисплея необходимо проверить управляющие и питающие сигналы.

Появляются ошибки датчиков

Ошибки могут возникать из-за обрыва цепи, короткого замыкания, нарушения питания, повреждения защитных диодов, окисления контактов или неисправности входного канала. При ремонте важно проверить не только сам датчик, но и весь путь прохождения сигнала до контроллера.

Как проходит ремонт FRIDA

1. Получение заявки. В заявке желательно указать модель оборудования, характер неисправности, обстоятельства ее появления и контактные данные для обратной связи.
2. Согласование способа передачи. Оборудование можно передать в Санкт-Петербурге или отправить транспортной компанией из другого населенного пункта России.
3. Первичный осмотр. Проверяются корпус, органы управления, разъемы, кабели, внешние повреждения и состояние доступных элементов.
4. Инструментальная диагностика. Проверяются питание, функциональные узлы, измерительные цепи, управление, индикация и обмен между модулями.
5. Подготовка заключения. Определяются неисправные элементы, объем восстановления и целесообразность ремонта.
6. Согласование работ. После согласования выполняются ремонт платы, замена компонентов или восстановление соединений.
7. Контроль после ремонта. Проверяется запуск, работа основных функций, стабильность питания, корректность индикации и показаний измерительных каналов.
8. Передача оборудования заказчику. После завершения работ устройство можно забрать самостоятельно или получить транспортной доставкой.

Срок ремонта зависит от характера дефекта, доступности необходимых компонентов, состояния печатных плат и необходимости дополнительных проверок. Точный срок сообщается после осмотра и диагностики.

Что желательно сообщить перед передачей устройства

Чем подробнее описана неисправность, тем быстрее можно сформировать программу проверки. Полезно указать, при каких условиях возник отказ, включается ли устройство, какие сообщения появляются на дисплее, изменяется ли поведение после прогрева или повторного включения.

Если неисправность проявляется периодически, следует сообщить, как часто она возникает и сколько времени оборудование обычно работает до сбоя. Также желательно приложить фотографии шильды, корпуса, разъемов и имеющихся сообщений об ошибке.

Ремонт FRIDA с доставкой из регионов РФ

Ремонт FRIDA выполняется в Санкт-Петербурге. Для заказчиков из других городов доступна передача оборудования транспортной компанией. Перед отправкой необходимо согласовать способ доставки, упаковку и комплектность.

Устройство рекомендуется перевозить в жесткой коробке с амортизирующим материалом. Оборудование не должно свободно перемещаться внутри упаковки. Разъемы, органы управления и выступающие элементы следует защитить от ударов. Если в комплекте передаются кабели или дополнительные принадлежности, их лучше упаковать отдельно, чтобы они не повредили корпус и панель во время перевозки.

Вместе с прибором желательно вложить краткое описание неисправности и контактную информацию. Если оборудование отправляется без сопроводительной заявки, идентификация и согласование работ могут занять больше времени.

На сайте также представлены материалы по ремонту другого оборудования для высоковольтных испытаний: УПУ-5М, установок СНЧ и автоматических систем VIOLA-40 и VIOLA-60.

Когда требуется диагностика и ремонт FRIDA

Обращаться за диагностикой стоит при любых отклонениях от штатной работы. Не рекомендуется продолжать эксплуатацию устройства, если оно неоднократно перезагружается, перегревается, выдает противоречивые данные, не распознает датчики или показывает значения, которые не соответствуют контролируемому режиму.

Основные поводы для обращения:

• FRIDA не включается или не завершает запуск;
• устройство периодически отключается;
• не проходит автоматическую диагностику;
• на дисплее появляются ошибки;
• не отображаются измеренные параметры;
• показания нестабильны или явно некорректны;
• не работают кнопки, индикация или дисплей;
• не распознаются подключенные датчики;
• оборудование перегревается или имеет следы подгорания;
• после транспортировки появились сбои или пропала часть функций;
• устройство не работает после скачка напряжения или другого аварийного события.

При появлении запаха перегрева, дыма, следов пробоя или повреждения изоляции оборудование необходимо отключить и передать на проверку. Самостоятельное вскрытие и ремонт высоковольтного испытательного оборудования без соответствующей подготовки может быть опасным и привести к дополнительному повреждению плат.

Где найти серийный номер FRIDA

Для идентификации оборудования может потребоваться серийный номер с шильды. Перед отправкой заявки рекомендуется сфотографировать маркировочную табличку и переписать все указанные на ней обозначения.

Примеры серийных номеров, которые могут встречаться на шильде:

• SVY-8175223331439247
• NIP-7933714006483310
• OIS-6887504117896239
• GWX-9072098683937042

Серийный номер не заменяет описание неисправности, но помогает сопоставить устройство с заявкой и уточнить его конфигурацию. Если маркировка повреждена или плохо читается, достаточно приложить фотографию шильды.

Как отправить заявку на ремонт FRIDA

Чтобы получить актуальную информацию об условиях диагностики и ремонта, отправьте заявку на электронную почту mail@prom-electric.ru.

В сообщении желательно указать:

• наименование оборудования — FRIDA;
• серийный номер или фотографию шильды;
• описание неисправности;
• условия, при которых появился дефект;
• информацию о проведенных проверках или попытках ремонта;
• город, из которого планируется передача оборудования;
• контактное лицо и удобный способ связи.

Если неисправность сопровождается кодом ошибки, приложите его точную запись или фотографию экрана. При наличии возможности можно также приложить фотографии платы, разъемов и внешних повреждений, не вскрывая устройство самостоятельно.

После получения заявки специалисты уточнят возможность проведения работ, способ передачи оборудования и порядок диагностики. Окончательная стоимость ремонта FRIDA определяется после проверки и зависит от выявленного дефекта, количества неисправных компонентов и необходимого объема восстановления.
