Ремонт ЭТЛ-10 в Санкт-Петербурге — диагностика и восстановление

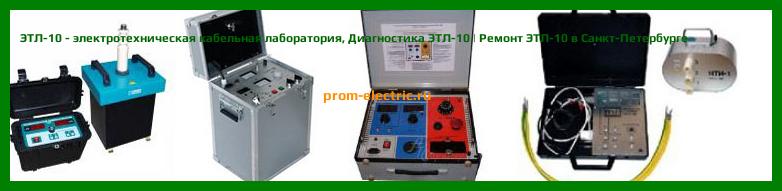

Что такое электротехническая кабельная лаборатория ЭТЛ-10

ЭТЛ-10 — это передвижной комплекс для испытаний, измерений и поиска повреждений силовых кабельных линий. Оборудование обычно устанавливается в автомобильном фургоне и включает высоковольтную часть, операторский отсек, кабельные барабаны, измерительные приборы, органы управления и средства защиты. Конкретный состав зависит от производителя, года выпуска, автомобиля-носителя и технического задания заказчика.

Типовая лаборатория может применяться для испытаний изоляции постоянным и переменным напряжением, прожига дефектного участка, определения расстояния до повреждения импульсными методами, поиска места дефекта акустическим и индукционным способом, трассировки кабельных линий, определения глубины залегания коммуникаций и выбора нужного кабеля из пучка.

В разных исполнениях ЭТЛ-10 встречаются блоки высоковольтных испытаний с параметрами до 50–60 кВ, блоки прожига, генераторы акустических импульсов, рефлектометры, генераторы звуковой частоты, поисковые приемники и компьютеризированные системы управления. Поэтому ремонт конкретной установки начинается с идентификации комплектации и проверки фактической схемы соединения оборудования.

Неисправность может находиться не только в основном шкафу или стойке управления. Причиной отказа становятся поврежденные кабели, разъемы, контактные группы, коммутационные аппараты, источники питания, платы индикации, цепи гальванической развязки, измерительные датчики или программная часть контроллера.

Когда требуется ремонт ЭТЛ-10

Обращаться в сервис следует при любых отклонениях от штатной работы, особенно если установка связана с высоковольтными испытаниями. Не рекомендуется многократно включать лабораторию при появлении запаха перегрева, следов пробоя, искрения, нестабильных показаний или самопроизвольного отключения защиты.

• ЭТЛ-10 не включается или отключается сразу после подачи питания.
• Не запускается блок управления лабораторией.
• Не работают дисплей, индикаторы, кнопки или органы выбора режима.
• Не включается высоковольтный блок или отсутствует выходное напряжение.
• Срабатывает автоматическая защита без очевидной внешней причины.
• Показания измерительных каналов нестабильны или заметно отличаются от контрольных.
• Рефлектометр не запускается, не видит датчик или не формирует импульс.
• Не работает прожиг, заряд накопительного элемента или переключение режимов.
• Нарушена связь между контроллером, панелью оператора и периферийными модулями.
• Лаборатория не проходит самотестирование.
• После транспортировки появились ошибки, отказы отдельных функций или проблемы с разъемами.
• Оборудование подверглось воздействию влаги, пыли, перепада температур или перенапряжения.

Если неисправность связана с отдельным шкафом автоматики или коммутационным узлом, может потребоваться специализированная диагностика и ремонт шкафов управления. При отказе измерительных и исполнительных электронных модулей задача решается на уровне конкретной платы или блока, а не путем безусловной замены всей лаборатории.

Какие узлы входят в состав ЭТЛ-10

Конструктивно ЭТЛ-10 можно разделить на несколько функциональных подсистем. Такое разделение удобно при диагностике: специалист последовательно проверяет питание, управление, измерение, высоковольтный тракт и внешние цепи. Состав оборудования может отличаться, поэтому перечень ниже является ориентировочным.

Источник питания и силовой ввод

Питание лаборатории может поступать от промышленной сети или автономного генератора. В цепи ввода устанавливаются автоматические выключатели, контакторы, фильтры помех, реле контроля, трансформаторы, выпрямители и стабилизаторы. Отдельные источники формируют напряжения для управляющей электроники, интерфейсных плат, датчиков и приводов коммутационных механизмов.

Типичные проблемы силовой части — пробой выпрямительных диодов, высыхание электролитических конденсаторов, перегрев силовых резисторов, разрушение варисторов, неисправность контакторов, нарушение изоляции и окисление клемм. В старых установках также встречается деградация пайки и растрескивание лакового покрытия трансформаторов.

Блок высоковольтных испытаний

Высоковольтный блок формирует испытательное напряжение и работает совместно с защитными, измерительными и коммутационными цепями. В зависимости от модификации он может использовать трансформатор, выпрямительный каскад, делитель напряжения, измерительный трансформатор, ограничители перенапряжения и систему контроля тока утечки.

Ремонт такого блока требует проверки не только силовых компонентов, но и межблочных соединений. Неправильная работа делителя, измерительного трансформатора или цепи обратной связи может имитировать неисправность самого источника высокого напряжения.

Блок прожига

Блок прожига применяется для воздействия на поврежденный участок кабельной изоляции с целью снижения сопротивления дефекта и подготовки его к последующей локализации. В его составе могут использоваться накопительные конденсаторы, зарядные цепи, силовые ключи, разрядники, ограничители тока и коммутационные элементы.

Наиболее опасны попытки самостоятельно заменить силовой элемент без проверки цепи управления и параметров нагрузки. Повторный пробой часто происходит из-за скрытого дефекта в накопительном контуре, нарушения изоляционных расстояний или неправильного режима коммутации.

Измерительный тракт

Измерительная часть обеспечивает обработку сигналов с датчиков тока, напряжения и импульсных преобразователей. В ней могут применяться операционные усилители, аналого-цифровые преобразователи, компараторы, фильтры, защитные диоды, измерительные резисторы и гальванически развязанные интерфейсы.

Неисправность измерительного канала проявляется в виде завышенных или заниженных показаний, плавающего нуля, сильного шума, пропадания отдельных диапазонов либо несоответствия показаний контрольному прибору. Восстановление выполняется после проверки входных цепей, питания, опорного напряжения и калибровочных коэффициентов.

Контроллер и интерфейс оператора

Контроллер отвечает за последовательность запуска, разрешение высоковольтных режимов, контроль блокировок, регистрацию аварий и обмен данными с измерительными модулями. В составе электронной части могут находиться микропроцессор, оперативная и постоянная память, кварцевый генератор, сторожевой таймер, интерфейс связи и дискретные входы-выходы.

Операторский интерфейс может быть выполнен на кнопочной панели, жидкокристаллическом дисплее, промышленном компьютере или панели HMI. Если проблема локализована именно в сенсорной панели либо операторском терминале, применяется отдельная методика, аналогичная диагностике промышленных панелей оператора HMI.

Кабельные барабаны и внешние цепи

Внешние кабели, заземляющие проводники, высоковольтные соединители и барабаны работают в сложных условиях: подвергаются механической нагрузке, загрязнению, влаге и перепадам температуры. Повреждение оболочки или плохой контакт может привести к утечке, нестабильным показаниям, ложному срабатыванию защиты и невозможности запуска испытания.

Наиболее распространенные модели и варианты оборудования

Под названием ЭТЛ-10 на практике могут встречаться лаборатории разных производителей и годов выпуска. Одинаковое обозначение не гарантирует идентичную электрическую схему: комплектация, набор приборов, автомобильная база и состав блоков могут различаться. Перед ремонтом желательно предоставить фотографию шильдика, маркировку основных модулей и снимки внутреннего монтажа.

Модели электротехнических лабораторий

• ЭТЛ-10 — передвижная кабельная лаборатория для испытаний и поиска повреждений кабельных линий до соответствующего класса напряжения.
• КАЭЛ-3 — вариант кабельной электротехнической лаборатории, который в ряде каталогов рассматривается как исполнение класса ЭТЛ-10.
• ЭТЛ-35 — лаборатория для задач с более высоким классом напряжения и расширенным комплектом испытательного оборудования.
• ЭТЛ-35К — комбинированная лаборатория, в состав которой может входить функциональность ЭТЛ-10 и ЭТЛ-35.
• Ангстрем-1 — кабельная лаборатория для диагностики и поиска повреждений линий.
• Ангстрем-3 — универсальный передвижной комплекс с расширенными возможностями диагностики.
• ЛК-10+ — кабельная лаборатория, применяемая для работы с различными типами изоляции и испытательных задач.
• СУРА — серия передвижных электротехнических лабораторий в разных исполнениях.
• КАЭЛ-5 — кабельная лаборатория с собственной конфигурацией измерительных и высоковольтных модулей.
• Электромастер — мобильный комплекс для испытаний и поиска повреждений кабельных линий.

Оборудование и блоки, которые встречаются в составе лабораторий

• БВИ-60/50 и близкие по назначению блоки высоковольтных испытаний.
• БПР-25/8 и другие блоки прожига.
• Генераторы акустических ударных волн.
• Высоковольтные импульсные рефлектометры, включая «Искра-3М».
• Генераторы звуковой частоты, например ГЗЧ-2500.
• Поисковые приемники типа П-806 и аналогичные устройства.
• Модули управления высоковольтной коммутацией.
• Стойки управления с переключателями испытательных режимов.
• Блоки питания 24 В, 12 В и нестандартные источники для отдельных узлов.
• Промышленные компьютеры, контроллеры и панели оператора.

Отдельные приборы могут ремонтироваться независимо от автомобильной лаборатории. Например, при неисправности измерительного устройства, блока испытаний или электронного модуля целесообразно демонтировать его и направить в сервис отдельно. Это сокращает время диагностики и расходы на транспортировку.

Типовые неисправности ЭТЛ-10

Лаборатория полностью не включается

Причина может находиться во вводной цепи, автомате, контакторе, кабеле питания, сетевом фильтре, источнике низкого напряжения или блоке защиты. Если напряжение присутствует на входе, но отсутствует на выходе источника питания, проверяются предохранители, выпрямительный мост, силовые транзисторы, ШИМ-контроллер, трансформатор и цепи запуска.

Питание включается, но система не проходит самотестирование

В этом случае проверяются напряжения питания логики, состояние памяти, тактовый генератор, сторожевой таймер, интерфейсные линии и сигналы блокировок. Иногда ошибка вызвана плохим контактом в разъеме, а не неисправностью процессорной платы.

Не включается высокое напряжение

Система управления может запрещать запуск при разомкнутой блокировке, неисправном датчике двери, отсутствии заземления или ошибке в цепи измерения. Если разрешение на запуск сформировано, но напряжение не появляется, проверяются контакторы, высоковольтный трансформатор, силовые ключи, выпрямители и обратная связь.

Показания напряжения или тока не соответствуют действительности

Нестабильные или неверные показания вызывают поврежденные делители, резисторы с изменившимся номиналом, пробитые защитные диоды, неисправные операционные усилители, загрязнение разъемов и нарушение экранирования. После компонентного ремонта необходимо провести проверку измерительного канала и, если это предусмотрено конструкцией, калибровку.

Не работает режим прожига

Возможны неисправности цепи заряда, накопительных конденсаторов, разрядного ключа, коммутатора, датчика напряжения или программного разрешения режима. Диагностика проводится поэтапно: сначала проверяется низковольтное управление, затем зарядный контур и только после этого — силовая часть.

Рефлектометр не видит повреждение

Причина может быть связана с импульсным генератором, входным трактом, измерительным кабелем, датчиком, согласованием нагрузки или программными настройками. Нельзя делать вывод о неисправности рефлектометра только по одному измерению на неизвестной кабельной линии.

Срабатывает защита

Защита может реагировать на реальную утечку, пробой, перегрузку, повышенный ток, неисправность датчика либо ложный сигнал от цепи контроля. Для поиска причины фиксируются условия срабатывания: выбранный режим, подключенная нагрузка, уровень напряжения, продолжительность работы и код ошибки.

Как проходит диагностика ЭТЛ-10

1. Идентификация оборудования. Определяются производитель, модель, год выпуска, состав лаборатории, тип автомобиля-носителя и установленные приборы.
2. Сбор информации о неисправности. Фиксируются симптомы, условия появления отказа, коды ошибок, результаты предыдущих ремонтов и изменения в работе после транспортировки.
3. Внешний осмотр. Проверяются следы перегрева, пробоя, влаги, механических повреждений, коррозии, нарушения изоляции и нештатных доработок.
4. Проверка цепей питания. Измеряются входные и вторичные напряжения под нагрузкой, оценивается пульсация, проверяется запуск источников питания и работа защитных элементов.
5. Проверка блокировок и управления. Анализируются сигналы разрешения, состояние контакторов, датчиков, кнопок, переключателей и межблочных соединений.
6. Локализация неисправного модуля. Определяется, относится ли проблема к силовому, измерительному, управляющему или интерфейсному тракту.
7. Компонентная диагностика. Проверяются диоды, транзисторы, тиристоры, реле, резисторы, конденсаторы, микросхемы, разъемы и элементы защиты.
8. Проверка после ремонта. Модуль тестируется в штатных режимах и под контролируемой нагрузкой. Для высоковольтной части дополнительно оцениваются изоляция, ток утечки и корректность срабатывания защиты.

При отсутствии документации используется трассировка цепей по плате, анализ маркировки компонентов и сравнение сигналов на исправных участках. Если требуется восстановление принципиальной схемы или доработка электронного модуля, такие задачи могут выполняться в рамках услуги разработки электроники на заказ.

Что входит в ремонт электротехнической лаборатории

Объем работ определяется результатом диагностики. Мы не ограничиваемся заменой внешнего блока, если неисправность можно устранить на уровне платы или отдельного узла. Такой подход позволяет сохранить оригинальную конструкцию и сократить стоимость восстановления оборудования.

• Поиск и устранение неисправностей в источниках питания.
• Ремонт плат управления, индикации и интерфейсных модулей.
• Замена неисправных диодов, транзисторов, тиристоров, реле и контакторов.
• Восстановление цепей после пробоя или перегрева.
• Замена электролитических конденсаторов и компонентов с деградацией параметров.
• Ремонт разъемов, клемм, кабельных сборок и межблочных соединений.
• Восстановление цепей измерения напряжения и тока.
• Ремонт модулей управления прожигом и зарядными контурами.
• Проверка и восстановление интерфейсов контроллера, рефлектометра и панели оператора.
• Устранение последствий влаги, коррозии, перенапряжения и неправильного подключения.
• Изготовление или подбор отдельных электронных узлов при отсутствии оригинальной детали.
• Функциональное тестирование отремонтированного оборудования.

Если неисправность затрагивает несколько связанных устройств, диагностика проводится комплексно. Например, замена силового ключа без проверки драйвера может привести к повторному отказу. По этой причине после ремонта силовой части проверяются управляющие импульсы, цепи обратной связи и защитные элементы.

Ремонт плат и электронных модулей ЭТЛ-10

Компонентный ремонт особенно актуален для старых лабораторий, снятых с производства или оснащенных импортными блоками, для которых сложно найти оригинальные запасные части. Плата снимается с оборудования, очищается, осматривается под увеличением и проверяется по функциональным узлам.

В процессе ремонта могут выполняться восстановление токопроводящих дорожек, замена поврежденных компонентов, перепайка разъемов, устранение кольцевых трещин, восстановление изоляционных промежутков и замена элементов защиты. При необходимости подбираются современные аналоги с совместимыми электрическими параметрами.

Для сложных случаев используются лабораторные источники питания, осциллограф, мультиметры, измерители сопротивления изоляции, генераторы сигналов и нагрузочные устройства. Измерительная аппаратура подбирается в зависимости от типа платы: силовой модуль, плата аналогового тракта, контроллер, интерфейсная плата или источник питания.

Если требуется не только восстановить неисправный блок, но и изменить алгоритм работы оборудования, задача относится к разработке и модернизации промышленной электроники. Программные изменения, восстановление прошивки и настройка управляющей логики рассматриваются отдельно; при необходимости применяется направление разработки программного обеспечения для промышленной электроники.

Безопасность при диагностике и ремонте ЭТЛ-10

ЭТЛ-10 относится к оборудованию, в котором присутствуют опасные напряжения и накопленная энергия. Даже после отключения питания в конденсаторах и отдельных цепях может сохраняться заряд. Поэтому вскрытие, измерения и ремонт должны выполняться специалистами, имеющими подготовку для работы с электроустановками и высоковольтным оборудованием.

До начала работ необходимо отключить лабораторию от сети, исключить случайную подачу питания, проверить отсутствие напряжения, разрядить накопительные элементы и установить защитное заземление в соответствии с эксплуатационной документацией. Не допускается проверять высоковольтный тракт случайными перемычками или включать силовой блок с отключенными штатными защитами.

При наличии повреждения силового модуля ремонт может пересекаться с задачами, которые выполняются в рамках ремонта силовой электроники. Однако для ЭТЛ-10 дополнительно требуется учитывать специфику измерительных каналов, межблочных блокировок и высоковольтной коммутации.

Ремонт ЭТЛ-10 с доставкой из регионов

Полностью доставлять передвижную лабораторию в сервисный центр требуется не всегда. Если неисправен отдельный блок, его можно демонтировать по технической документации и отправить транспортной компанией. Такой вариант подходит для плат управления, блоков питания, контроллеров, панелей оператора, измерительных модулей и некоторых узлов высоковольтной системы.

Перед демонтажем рекомендуется сфотографировать расположение разъемов, маркировку проводов, положение переключателей и крепежные элементы. Каждая деталь должна быть упакована с защитой от статического электричества, ударов и влаги. Высоковольтные блоки и трансформаторы требуют особенно надежной упаковки из-за значительной массы и риска повреждения изоляционных деталей.

Если требуется диагностика всей ЭТЛ-10, заранее согласовывается перечень проверок. В некоторых случаях специалист может выполнить первичную консультацию по фотографиям, видео запуска, кодам ошибок и измерениям напряжений. Окончательная стоимость ремонта определяется после проверки оборудования и выявления причины отказа.

Что указать в заявке на ремонт

Чем подробнее описана неисправность, тем быстрее удается определить необходимый состав диагностики. К заявке желательно приложить фотографии шильдика лаборатории, блоков, платы с обеих сторон, разъемов и места установки оборудования.

• Модель и обозначение оборудования: ЭТЛ-10, КАЭЛ-3 или другое исполнение.
• Производитель, серийный номер и год выпуска, если известны.
• Описание неисправности и условия, при которых она появилась.
• Коды ошибок и сообщения на дисплее.
• Информацию о предшествующем ремонте или замене компонентов.
• Перечень режимов, которые работают и не работают.
• Сведения о воздействии влаги, перенапряжения, короткого замыкания или механического удара.
• Необходимость срочного ремонта, обратной доставки и оформления технического заключения.

Сообщение с описанием неисправности можно направить на электронную почту mail@prom-electric.ru. После получения информации специалист уточнит возможность ремонта, состав диагностики и способ передачи оборудования.

Если в состав лаборатории входят контроллеры, измерительные приборы, сервоприводы или отдельные промышленные источники питания, их ремонт может выполняться по профильным направлениям: ремонт контроллеров, ремонт промышленных блоков питания 24 В и ремонт КИПиА и автоматики.
