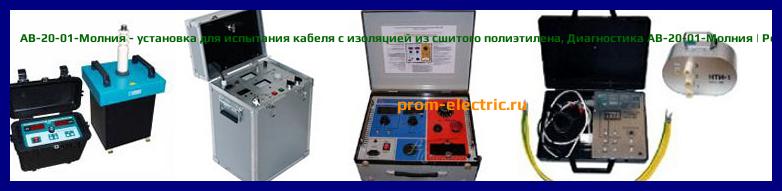

Ремонт АВ-20-01-Молния — настройка и диагностика установки

Назначение установки АВ-20-01-Молния

АВ-20-01-Молния предназначена для проведения испытаний кабеля с изоляцией из сшитого полиэтилена. Такие кабели используются в распределительных сетях, на промышленных предприятиях, энергетических объектах и в составе различных технологических систем. Испытательная установка позволяет подать на кабель требуемое напряжение, контролировать параметры процесса и оценивать состояние изоляции.

Исправность установки напрямую влияет на достоверность измерений. Неисправности источника питания, измерительных цепей, высоковольтного узла, платы управления или системы индикации могут привести к остановке испытаний, появлению ложных срабатываний и некорректной интерпретации результатов.

Ремонт АВ-20-01-Молния требуется как при полном отказе оборудования, так и при частичной потере функциональности. Например, установка может включаться, но не выдавать испытательное напряжение, неправильно отображать параметры, завершать работу при запуске или фиксировать ошибку без очевидной причины.

Когда необходимо обращаться в сервис

• установка не включается или самопроизвольно отключается;
• не запускается процедура испытания;
• не формируется или нестабильно поддерживается выходное напряжение;
• показания индикатора отличаются от фактических значений;
• на дисплее появляются ошибки, символы отображаются некорректно;
• не работают кнопки, регуляторы, органы управления или интерфейс оператора;
• срабатывает защита без подключенной нагрузки;
• при подключении кабеля возникают скачки тока или напряжения;
• оборудование перегревается, издает посторонний шум или имеет запах перегрева;
• после транспортировки установка перестала запускаться или работать стабильно;
• требуется проверка после длительного хранения или эксплуатации в тяжелых условиях.

Если неисправность связана не только с самой испытательной установкой, но и с внешними цепями, коммутацией или шкафом управления, может потребоваться комплексная диагностика. В подобных случаях специалисты дополнительно анализируют силовые цепи, сигналы управления, блокировки и работу подключенного оборудования.

Какие работы выполняются с АВ-20-01-Молния

Сервис АВ-20-01-Молния включает комплекс мероприятий: от первичного осмотра и локализации неисправности до проверки оборудования под нагрузкой. Состав работ определяется техническим состоянием установки, характером отказа и требованиями заказчика.

Основные виды работ

• внешний осмотр корпуса, разъемов, кабелей и органов управления;
• проверка состояния предохранителей, силовых цепей и защитных элементов;
• диагностика платы питания и вторичных источников напряжения;
• проверка контроллера, микропроцессорного модуля и памяти;
• проверка измерительных каналов, датчиков и цепей обратной связи;
• поиск дефектных радиоэлектронных компонентов;
• восстановление токоведущих дорожек, контактов и соединений;
• замена неисправных конденсаторов, диодов, стабилизаторов, транзисторов, реле и других элементов;
• ремонт или замена поврежденных разъемов и кабельных соединений;
• восстановление индикации и органов управления;
• настройка измерительных каналов и проверка показаний;
• тестирование установки в рабочих режимах.

Если в ходе диагностики обнаруживается неисправность отдельного модуля, его ремонт может выполняться независимо от корпуса установки. Это позволяет сократить время восстановления, когда заказчик может передать в сервис плату управления, силовой модуль, блок питания или другой функциональный узел.

Для сложных случаев, когда требуется анализ алгоритма работы оборудования, восстановление прошивки или разработка замещающего электронного узла, может применяться разработка электроники на заказ. Такой вариант рассматривается индивидуально и используется, если штатные компоненты сняты с производства или ремонт оригинального модуля экономически нецелесообразен.

Распространенные неисправности АВ-20-01-Молния

Конкретная причина отказа определяется только после диагностики. Одинаковые внешние признаки могут быть вызваны разными дефектами: например, отсутствие запуска связано с неисправностью блока питания, повреждением цепи сброса контроллера, нарушением контакта или отказом микропроцессорного модуля.

Установка не включается

При полном отсутствии признаков работы проверяются входные цепи питания, выключатель, предохранители, фильтр помех, выпрямительный узел и внутренние напряжения. Также оценивается состояние силовых разъемов и соединительных кабелей. Иногда причина находится в высохших электролитических конденсаторах, поврежденном стабилизаторе или перегоревшем элементе защиты.

Оборудование включается, но не проходит самотестирование

В этом случае проверяются напряжения питания контроллера, цепи сброса, тактовый генератор, память и линии обмена между функциональными модулями. Ошибка может появляться из-за повреждения микросхемы памяти, нарушения контрольной суммы, окисления разъема или нестабильного питания.

Не формируется испытательное напряжение

Причина может находиться в силовом преобразователе, драйверах, коммутирующих элементах, цепях управления, трансформаторном узле или системе блокировок. Перед ремонтом силовой части необходимо проверить, разрешен ли запуск программно и корректно ли работают датчики обратной связи.

Показания нестабильны или не соответствуют реальным значениям

Некорректные показания могут быть вызваны неисправностью измерительного делителя, источника опорного напряжения, аналого-цифрового преобразователя, операционного усилителя или защитных диодов. Также проверяются экранирование, заземление, фильтрация и качество контактов.

Не работает дисплей или отдельные сегменты индикации

При проблемах с индикацией проверяются сам дисплей, драйвер, подсветка, цепи питания и шлейф. Если информация на экране отображается частично, причиной может быть повреждение контактов, трещины пайки или неисправность контроллера индикации.

Срабатывает защита

Система защиты может реагировать на реальную перегрузку, пробой, утечку, перегрев или неисправность датчика. Нельзя исключать и ложное срабатывание, связанное с нарушением работы измерительного канала. Для определения причины проверяется установка без подключения к испытываемому объекту, а затем — в предусмотренных рабочих режимах.

Если в составе объекта используется отдельный частотный преобразователь, инвертор или силовой преобразователь, его неисправность диагностируется отдельно. Для таких задач предусмотрены услуги по ремонту силовой электроники и восстановлению силовых электронных модулей.

Функциональные узлы и электроника установки

Электроника АВ-20-01-Молния состоит из нескольких взаимосвязанных узлов. Каждый модуль выполняет свою функцию, однако отказ одного элемента может повлиять на работу всей установки. Поэтому поверхностная замена одного компонента без проверки соседних цепей не всегда приводит к устойчивому результату.

Индикаторная схема

Индикаторный узел отображает рабочий режим, состояние установки, измеренные значения и сообщения об ошибках. В его составе могут использоваться драйверы, светодиодные индикаторы, ЖК-дисплей, токоограничивающие резисторы и декодеры.

При ремонте проверяются питание индикаторной платы, управляющие сигналы, состояние шлейфов и качество пайки. Отдельно оценивается работа подсветки и контрастность изображения.

Контроллер питания

Питание электронных узлов обеспечивается входными и вторичными цепями. В состав контроллера питания входят сглаживающие фильтры, выпрямительные диоды, трансформатор, стабилизаторы и защитные элементы.

Нарушение параметров питания способно вызывать сразу несколько симптомов: самопроизвольные перезапуски, ошибки контроллера, нестабильную индикацию и ложное срабатывание защиты. Поэтому измеряются не только номинальные напряжения, но и уровень пульсаций под нагрузкой.

Плата управления

Плата управления отвечает за выполнение алгоритма работы установки. На ней могут находиться микропроцессорный модуль, цифро-аналоговый преобразователь, цифровые входы и выходы, память, гальваническая развязка, интерфейс связи, кварцевый генератор и цепи программирования.

В ходе диагностики проверяется прохождение сигналов между управляющей и силовой частями. При необходимости анализируются цепи входов и выходов, управляющие импульсы, обмен по интерфейсу и корректность реакции на команды оператора.

Система автоматической самодиагностики

Самодиагностика позволяет оценить состояние основных узлов при включении и перед началом испытания. Для этого используются сторожевой таймер, проверка контрольной суммы, интерфейс отладки, цепи опроса датчиков и средства внутрисхемного тестирования.

Если установка останавливается на этапе самотестирования, важно зафиксировать код ошибки и последовательность действий, после которых появляется отказ. Эти сведения значительно ускоряют локализацию неисправного узла.

Схема измерения параметров

Измерительный канал преобразует контролируемые электрические характеристики в сигналы, обрабатываемые контроллером. В его составе могут использоваться источник опорного напряжения, активный фильтр, делители напряжения, аналого-цифровой преобразователь, операционные усилители, датчики тока и температуры, а также защитные диоды.

Особое внимание уделяется состоянию элементов, работающих с повышенными напряжениями. Даже частичное повреждение изоляции, изменение сопротивления делителя или утечка защитного элемента способны привести к ошибочным показаниям.

Как проходит диагностика АВ-20-01-Молния

Диагностика начинается с фиксации исходного состояния оборудования. Специалист уточняет, при каких условиях возникла неисправность, выполнялись ли перед отказом ремонтные работы, подвергалась ли установка перегрузке, транспортировке или воздействию влаги.

1. Первичный осмотр. Проверяются корпус, разъемы, кабели, органы управления, следы перегрева, механические повреждения, загрязнение и возможные следы влаги.
2. Проверка входных цепей. Измеряются параметры питания, состояние предохранителей, выключателей, фильтров и защитных компонентов.
3. Проверка вторичных источников. Оцениваются напряжения питания контроллера, измерительных каналов, индикатора и силового модуля.
4. Тестирование управляющей электроники. Проверяется запуск контроллера, память, генератор тактовой частоты, интерфейсы и цепи самодиагностики.
5. Проверка измерительного тракта. Анализируются делители, фильтры, усилители, датчики и преобразователи сигналов.
6. Диагностика силовой части. Проверяются ключи, драйверы, диоды, трансформаторные узлы, цепи обратной связи и защиты.
7. Функциональное испытание. После устранения дефекта установка проверяется в режимах, соответствующих ее назначению и допустимым условиям эксплуатации.

Диагностика платы может выполняться с применением мультиметра, осциллографа, источников питания, генераторов сигналов, измерительных стендов и другого контрольно-измерительного оборудования. Набор средств зависит от того, какой узел требуется проверить.

Если ремонт выполняется на территории заказчика, объем диагностики зависит от доступности измерительной аппаратуры и возможности безопасно проверить установку в рабочем режиме. В некоторых случаях целесообразнее демонтировать электронный модуль и передать его в сервис.

Настройка и калибровка установки

После замены компонентов или ремонта платы требуется убедиться, что параметры установки соответствуют рабочим значениям. Настройка АВ-20-01-Молния может включать проверку порогов срабатывания, показаний измерительных каналов, работы обратной связи, корректности индикации и алгоритма защит.

Калибровочные операции выполняются по контрольным значениям и с использованием исправных измерительных приборов. Нельзя ограничиваться только проверкой включения: установка может запускаться, но при этом некорректно измерять напряжение, ток или температуру.

Что проверяется после ремонта

• включение и прохождение процедуры самодиагностики;
• работа кнопок, переключателей и регуляторов;
• отображение режимов и измеряемых параметров;
• формирование управляющих сигналов;
• работа защитных и блокировочных цепей;
• стабильность выходных параметров;
• отсутствие перегрева и повышенного потребления;
• сохранение работоспособности после повторных запусков.

Если требуется доработка системы управления, изменение алгоритма или интеграция с внешним оборудованием, отдельно оцениваются задачи по программной части. В таких случаях может быть полезна услуга разработки программного обеспечения для промышленной электроники.

Ремонт плат и электронных компонентов

Ремонт электроники АВ-20-01-Молния выполняется с учетом схемы взаимодействия функциональных узлов. Сначала определяется первопричина отказа, затем проверяется, не повредил ли неисправный компонент соседние элементы. Например, пробой силового ключа может привести к повреждению драйвера, резисторов управления, защитных диодов и дорожек печатной платы.

Компоненты, которые могут потребовать замены

• электролитические и пленочные конденсаторы;
• выпрямительные и защитные диоды;
• стабилитроны и стабилизаторы напряжения;
• транзисторы и силовые ключи;
• операционные усилители и компараторы;
• реле, оптопары и элементы гальванической развязки;
• резисторы в измерительных цепях;
• микросхемы памяти и контроллеры;
• драйверы дисплея и индикаторных элементов;
• разъемы, шлейфы и соединительные элементы.

При отсутствии оригинального компонента подбирается функциональный аналог с сопоставимыми электрическими и эксплуатационными характеристиками. Возможность замены зависит от назначения элемента, диапазона рабочих напряжений, температурного режима, быстродействия и требований к изоляции.

Если необходим ремонт не отдельной платы, а всей системы автоматики или шкафа, задача рассматривается комплексно. Для смежных работ можно использовать страницу ремонта КИПиА и автоматики. При неисправности панели оператора, через которую выполняется управление, отдельно доступен ремонт панелей оператора HMI.

Наиболее распространенные модели испытательного оборудования

В сервис обращаются не только с АВ-20-01-Молния, но и с другими установками для электрических испытаний, проверки изоляции и диагностики электрооборудования. Ниже перечислены модели, для которых могут выполняться диагностика, ремонт электронных модулей, настройка и восстановление отдельных функциональных узлов.

• АИД-70, УКД-70, СКАТ-70;
• РТ-2048-01, РТ-2048-05, РТ-2048-12, РТ-2048-20, «Сатурн-М»;
• УПУ-10;
• GPT-815;
• УПУ-5М;
• СНЧ-20, СНЧ-20КП, СНЧ-25, СНЧ-25КП, СНЧ-28, СНЧ-40КП, СНЧ-60КП, СНЧ-120КП;
• Ретом-51;
• РЕТОМ-61;
• Ретом-21.

Перечень моделей не ограничивается указанными позициями. Возможность ремонта зависит не только от названия оборудования, но и от конкретной модификации, года выпуска, состояния плат, доступности документации и характера неисправности.

Оборудование для испытаний кабелей и электроустановок может включать высоковольтные цепи и накопленные электрические заряды. По этой причине диагностика, ремонт и настройка должны выполняться специалистами, располагающими подходящими измерительными средствами и соблюдающими требования электробезопасности.

Ремонт АВ-20-01-Молния с доставкой из регионов

Если установка эксплуатируется за пределами Санкт-Петербурга, в сервис можно направить неисправную плату, функциональный модуль или оборудование целиком. Перед отправкой желательно согласовать состав комплекта и способ транспортировки.

Что рекомендуется приложить к оборудованию

• описание неисправности и условий ее появления;
• информацию о том, включается ли установка;
• фотографии корпуса, разъемов, плат и шильда;
• коды ошибок или сообщения на дисплее;
• данные о предыдущем ремонте или замене компонентов;
• описание внешних устройств и кабелей, подключенных в момент отказа.

При транспортировке необходимо защитить корпус от ударов, вибрации, влаги и статического электричества. Съемные платы рекомендуется упаковывать в антистатический материал, а тяжелые элементы внутри корпуса — зафиксировать, если это возможно.

После получения оборудования проводится осмотр и согласовывается дальнейший порядок работ. Окончательная стоимость ремонта зависит от обнаруженного дефекта, количества поврежденных компонентов, необходимости восстановления платы и объема финальных испытаний.

Что предоставить для оценки ремонта

Для предварительной консультации достаточно направить модель оборудования, серийный номер и краткое описание неисправности. Чем подробнее изложены обстоятельства отказа, тем точнее можно определить предполагаемый состав диагностики.

На шильде АВ-20-01-Молния могут встречаться, например, следующие серийные номера:

• QZE-0332025399241135;
• IRA-4157367206728771;
• AHU-2262947284875397;
• MNG-8741654703042653.

Фотография шильда помогает идентифицировать исполнение установки и сопоставить его с передаваемым в ремонт оборудованием. Если серийный номер поврежден или плохо читается, следует приложить фотографии корпуса, панели управления и внутренних модулей.

Какие сведения ускоряют диагностику

• при каких действиях возникла неисправность;
• работала ли установка до отказа стабильно;
• были ли скачки напряжения, перегрев, попадание влаги или механическое воздействие;
• какие ошибки отображаются на экране;
• какие узлы уже проверялись или заменялись;
• исправны ли внешние кабели, датчики и подключаемые цепи.

Не рекомендуется самостоятельно подавать повышенное напряжение на установку, многократно включать ее после срабатывания защиты или заменять элементы без проверки причины отказа. Такие действия могут увеличить объем повреждений и затруднить последующую диагностику.

Часто задаваемые вопросы

Как обратиться в сервис

Чтобы заказать диагностику, ремонт или настройку АВ-20-01-Молния, отправьте запрос с описанием неисправности на mail@prom-electric.ru. В письме укажите модель, серийный номер, город, контактные данные и желаемый способ передачи оборудования.

По результатам предварительного анализа специалисты определят, требуется ли доставка всей установки, платы или отдельного функционального модуля. После диагностики согласовываются состав ремонта, сроки и стоимость работ.

Работы выполняются в Санкт-Петербурге. Для заказчиков из других регионов доступен ремонт с доставкой средств измерений и электронных модулей в сервис.
